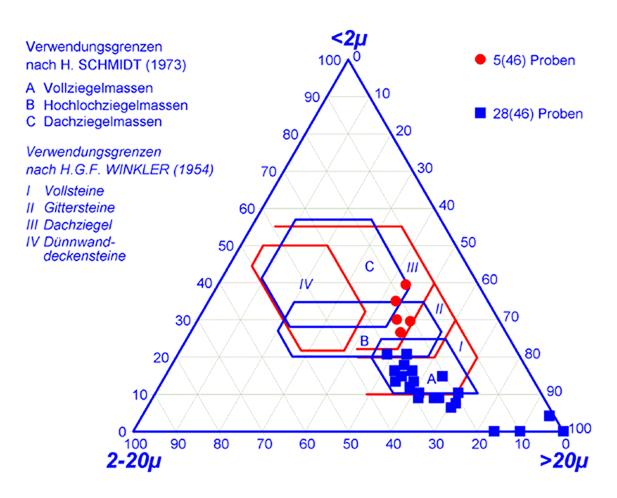

Beispiel für die Darstellung von granulometrischen Daten in einem Dreiecksdiagramm.
Das sogenannte Winkler-Diagramm (Winkler 1954) zeigt die Verwendungsgrenzen für keramische Rohstoffe. Es werden die Anteile drei verschiedener Kornfraktionen in einem Dreiecksdiagramm dargestellt. Die einzelnen Felder erlauben eine Klassifikation der Rohstoffe zur Verwendung z.B. als Dachziegel oder Vollsteine.

Auswertung von granulometrischen Daten

SediVision unterstützt auch die interaktive Auswertung der Daten im Diagramm selbst.

Anzeigen der Probenbezeichnung:
Klicken Sie auf ein Symbol im Diagramm, so wird rechts daneben die zugehörige Probenbezeichnung angezeigt und das Symbol farbig hervorgehoben. Ist das x-y-Diagramm ebenfalls geöffnet, wird die Probe auch dort hervorgehoben (wenn sie darin dargestellt ist). In der Datentabelle wird die Zeile der entsprechenden Probe in den sichtbaren Bereich bewegt und gelb hervorgehoben.
Umgekehrt können Sie auch auf einen Eintrag in der Datentabelle selbst klicken, um so die Lage der Probe in einem der Diagramm anzeigen zu lassen.

Proben selektieren:
Drücken Sie die rechte Maustaste, und ziehen Sie einen Block um die Symbole der Proben, die Sie selektieren möchten. Der ausgewähle Block wird grau markiert. Diesen Vorgang können Sie beliebig oft wiederholen. Die so im Diagramm selektierten Proben können z.B. ein neues Symbol bekommen oder in der Datentabelle isoliert angezeigt werden.
Umgekehrt können natürlich auch beliebige Proben aus der Datentabelle selektiert werden, die im Diagramm mit einem einheitichen Symbol dargestellt werden.
